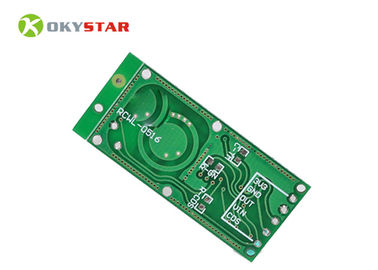

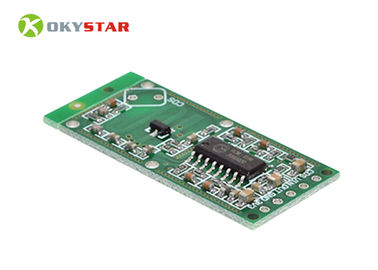

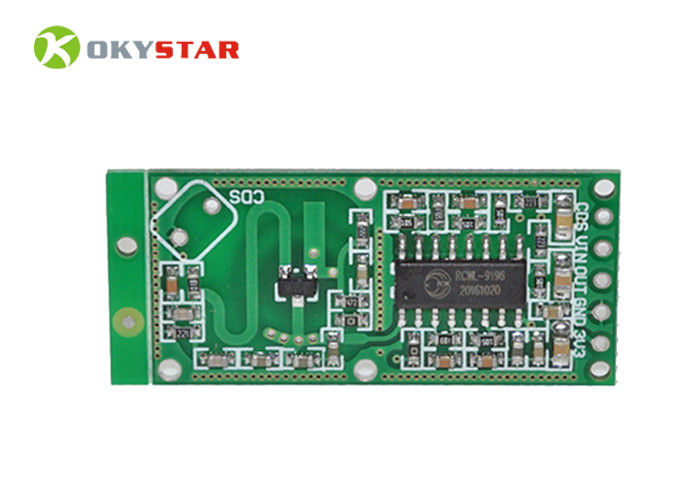

4-28 ভি 100mA RCWL-0516 সুইচ মডিউল মাইক্রোওয়েভ রাডার সেন্সর মানব দেহের আবেশন

নীল 3.5 মিমি 20A / 1V SCT013-020 এসি বর্তমান সেন্সর মডিউল বিভক্ত কোর বর্তমান ট্রান্সফরমার

বর্ণনা:

এই মডিউলটি সাধারণত পিগার মোশন ডিটেক্টরের বিকল্প হিসাবে ডিজাইন করা হয়েছে যা সাধারণত বোরগার অ্যালার্মগুলিতে ব্যবহৃত হয়। চলমান ব্যক্তির দ্বারা নির্গত ইনফ্রারেড রেডিও পরিবর্তনের সেন্সিং পরিবর্তনের পরিবর্তে এই সেন্সর চলমান বস্তুর সনাক্তকরণের জন্য একটি মাইক্রোওয়েভ ডোপ্লার রাডার ব্যবহার করে। এটি একটি সংবেদনশীলতা পরিসীমা ~ 7 মিটার আছে। যখন তার ট্রিগার আউটপুট পিনটি তার নিষ্ক্রিয় নিম্ন অবস্থানে ফিরে যাওয়ার আগে ~ 2 থেকে 3 সেকেন্ডের জন্য 0V থেকে উচ্চ (3.3V) থেকে (LOW) স্যুইচ করবে।

স্পেসিফিকেশন :

অপারেটিং ভোল্টেজ: 4-28 ভি
অপারেটিং বর্তমান: 2.8mA (সাধারণত); 3 এমএ (সর্বোচ্চ)
সনাক্তকরণ দূরত্ব: 5-9 মি
প্রেরণ ক্ষমতা: 20mW (সাধারণত); 30mW (সর্বোচ্চ)
আউটপুট ভোল্টেজ: 3.2-3.4V
আউটপুট ভোল্টেজ ড্রাইভিং ক্ষমতা: 100mA
ট্রিগার উপায়: ট্রিগার পুনরাবৃত্তি
আউটপুট নিয়ন্ত্রণ নিম্ন স্তর: 0 ভি
আউটপুট নিয়ন্ত্রণ উচ্চ স্তর: 3.3V
অপারেটিং তাপমাত্রা: -20 ~ 80 সেলসিয়াস
সংগ্রহস্থল তাপমাত্রা: -40 ~ 100 সেলসিয়াস

সমন্বয় অংশ ভূমিকা:

1.সি-টিএম পুনরাবৃত্তি ট্রিগার সময় সামঞ্জস্য করুন, ডিফল্ট ট্রিগার সময় 2 সেকেন্ড ; ক্যাপাসিটরের ক্ষমতা বৃদ্ধি ক্রম ট্রিগার ট্রিগারের সময় হবে এবং প্রকৃত গণনা ট্রিগার সময়টি নিম্নরূপ কাজ করতে পারে: সি-টিএম-তে স্টিক ক্যাপাসিটার, 9196 3-পিন ফ্রিকোয়েন্সি F , ট্রিগার সময় টি পুনরাবৃত্তি টি = (1 / চ) * 32768
2.আর-জিএন সনাক্তকরণ দূরত্ব সমন্বয়; প্রতিরোধক এবং সনাক্তকরণ দূরত্ব সঙ্গে সংযোগ ছোট হতে হবে; যদি সংযোগ না, সনাক্তকরণ দূরত্ব 7m; 1M ohm প্রতিরোধক সঙ্গে সংযোগ যদি, সনাক্তকরণ দূরত্ব 5m
আর-সিডিএস অভ্যন্তরীণ VCC সমান্তরাল সিডিএস পিনের (1 9 6 9-পিনের) অভ্যন্তরীণ 1M ওহাম প্রতিরোধকের সাথে সমান্তরাল সংযোগটি R-CDS দ্বারা, সিডিএস ফটোসাইজারের সাথে সংযোগ করে, আপনি রাতে সনাক্তকরণ ফাংশনটি বন্ধ করতে পারেন

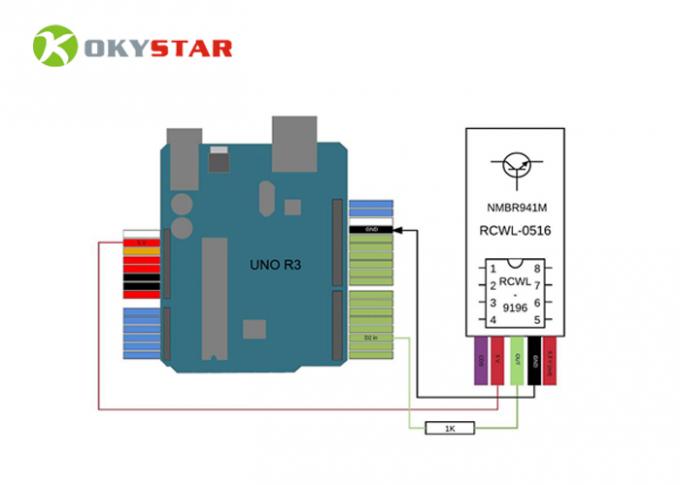

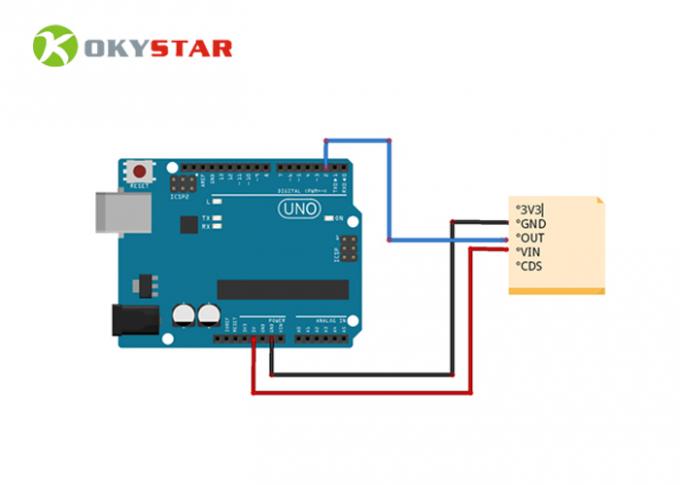

পিন সংজ্ঞা:
3V3: 3V3 পাওয়ার আউটপুট
GND: স্থল
আউট: নিয়ন্ত্রণ আউটপুট; চলন্ত বস্তু সনাক্ত যখন, এটি উচ্চ স্তরের আউটপুট হবে
ভিআইএন: ইনপুট ভোল্টেজ, 4-28 ভি
সিডিএস: নিয়ন্ত্রণ চিপ সক্রিয় করুন, 0.7V এর চেয়ে কম, আউট সর্বদা নিম্ন স্তরের আউটপুট হবে

প্যাকেজ অন্তর্ভুক্ত:

1 পিসি RCWL-0516 সুইচ মডিউল
