ডিসি-ডিসি স্টেপ ডাউন পাওয়ার মডিউল এলএম 2596 মডিউল সেন্সর Arduino 7V-35V থেকে 1.25V-30V 3A

ডিসি-ডিসি স্টেপ ডাউন পাওয়ার মডিউল LM2596 মডিউল 7V-35V থেকে 1.25V-30V 3A

বর্ণনা:

ইনপুট ভোল্টেজ: 5-35V
রেট আউটপুট বর্তমান: 3 এ
আউটপুট ভোল্টেজ: 1.25 ভি থেকে 30V থেকে নিয়মিত নিয়মিত

ড্রপআউট ভোল্টেজ: 1.5 ভি, মডিউল হ্রাস করার কারণে আউটপুট স্ট্যাটিডি নিশ্চিত করার জন্য। সর্বনিম্ন 1.5V চাপ পার্থক্য রাখা দয়া করে।

চার্জ সঙ্গে বর্তমান পণ্য বর্তমান ল্যাম্প ইঙ্গিত, চার্জ সূচক বাতি, বাতি বর্তমান নিয়মিত অতি ক্ষুদ্র ভলিউম।

আকার: 48 মিমি (এল) * 24 মিমি (ডাব্লু) * 11.4 মিমি (উচ্চ), পটেনেন্টিওমিটার ধারণ করে না (পাওয়ারটিমিওর উচ্চতা 13 মিমি সহ)।

মডিউল প্রকৃতি: অ বিচ্ছিন্ন ধাপ নিচে ধ্রুবক বর্তমান। কনস্ট্যান্ট ভোল্টেজ মডিউল (সিসি সিভি)। চার্জিং মডিউল।

অ্যাপ্লিকেশন এর সুযোগ: হাই পাওয়ার LED ধ্রুবক বর্তমান ড্রাইভ, লিথিয়াম ব্যাটারি চার্জিং (ফেরোইলেট্রিক সহ), 4V, 6V, 12V, 14V, 24V ব্যাটারি চার্জ, নিকড এবং নিমহ ব্যাটারি (ব্যাটারী) চার্জ, সৌর প্যানেল এবং বায়ু জেনারেটর।

আউটপুট ভোল্টেজ:

1. নিয়মিত নিয়মিত (1.25-30V স্থায়ী);

2. নির্দিষ্ট আউটপুট প্রয়োজন (মধ্যে 1.25-30V ইচ্ছাকৃত পছন্দ)।

নিয়মিত মোড: পাওয়ারটি সঠিকভাবে সংযুক্ত করুন (7-35 ভি), এবং তারপরে আউটপুট ভোল্টেজের ব্যবহার মাল্টিমিটার এবং পন্টেন্টিওমিটারগুলিকে নিরীক্ষণ করুন (সাধারণত ঘড়ির কাঁটার বুস্ট বুস্ট, বক্ররেখার বিপরীত)।

আউটপুট ভোল্টেজ: ক্রমাগত স্থায়ী (1.25-30 ভি লোড রেগুলেশন)।

সর্বাধিক আউটপুট বর্তমান: 3 এ, (15W বেশী পাখনা ইনস্টল করুন)।

ল্যাম্প বর্তমান চালু করুন: ধ্রুবক বর্তমান মান * (1% - 100%), ল্যাম্প বর্তমান এবং ধ্রুবক বর্তমান মান লিঙ্কিং, যেমন ধ্রুবক বর্তমান মান 3A, ঘন বাতি বর্তমান সেট 0.1 ধ্রুবক প্রবাহ 0.1 (0.1 * 3A = 0.3 A), যখন 2A তে ধ্রুবক বর্তমান নিয়ন্ত্রণের মান, তারপরে বাতিটি বর্তমান ধ্রুব প্রবাহের 0.1 গুণ (0.1 * 2A = 0.2A) চালু করে।

ড্রপআউট ভোল্টেজ: 2 ভি

আউটপুট শক্তি: প্রাকৃতিক শীতল 15W

দক্ষতা: 92% (সর্বাধিক 92% (উচ্চতর ভোল্টেজ, উচ্চ দক্ষতা)

আউটপুট তরঙ্গ: 20M ব্যান্ডউইথ (শুধুমাত্র রেফারেন্সের জন্য)

ইনপুট 12V আউটপুট 5V 3A 60mV (MAX)

ওয়ার্কিং তাপমাত্রা: শিল্প গ্রেড (-40 ℃ থেকে +85 ℃) (পরিবেশগত তাপমাত্রা 40 ডিগ্রি ছাড়িয়ে গেছে, বিদ্যুৎ ব্যবহার কমাতে বা দ্রবীভূত তাপকে শক্তিশালী করতে)।

পূর্ণ তাপমাত্রা: 45 ℃

নো লোড বর্তমান: সাধারণত 10mA (12V 4.2V)

লোড নিয়ন্ত্রণ হার: + 1%

ভোল্টেজ নিয়ন্ত্রণ হার: 0.5%

গতিশীল প্রতিক্রিয়া গতি: 5% 200uS

সূচক: কনস্ট্যান্ট প্রবাহ সূচক হালকা লাল, চার্জিং লাইট লাল, নির্দেশক আলো চার্জ নীল পরে।

আউটপুট সংক্ষিপ্ত বর্তনী সুরক্ষা: হ্যাঁ, ধ্রুবক বর্তমান (ধ্রুবক বর্তমান মান নির্ধারণ)।

সংযোগ: ওয়্যার সরাসরি পিসিবি মধ্যে welded পারেন।

ব্যাটারি চার্জিং পদ্ধতি:

1. ভাসমান ভোল্টেজ নির্ধারণ করুন এবং ব্যাটারি চার্জ এবং মডিউল এর ইনপুট ভোল্টেজ চার্জ প্রয়োজন যে চার্জিং বর্তমান।

2. নিয়মিত ধ্রুবক potentiometer, আউটপুট ভোল্টেজ প্রায় 3V নিয়ন্ত্রিত হয়।

3. মাল্টিমিটার 10A বর্তমান ব্লক পরিমাপ আউটপুট শর্ট সার্কিট বর্তমান ব্যবহার করুন, ইতিমধ্যে আউটপুট বর্তমান predetermined বর্তমান মান পৌঁছাতে ধ্রুবক বর্তমান potentiometer সামঞ্জস্য।

4. চার্জিং ল্যাম্প বাতি বর্তমান ডিফল্ট বর্তমান (বর্তমান মান) চার্জ 0.1 বার। যদি আপনি প্রয়োজন, টার্ন বাতি বর্তমান potentiometer সামঞ্জস্য করুন দয়া করে (সাধারণত সমন্বয় করবেন না)।

5. স্থায়ী চার্জ ভোল্টেজ আউটপুট ভোল্টেজ করতে নিয়মিত ধ্রুব potentiometer।

6. ব্যাটারি সংযোগ, চার্জিং চেষ্টা করার চেষ্টা করুন (1, 2, 3, 4, 5 পদক্ষেপ মডিউল ইনপুট শক্তি, আউটপুট নো লোড ব্যাটারি সংযুক্ত না)।

LED ধ্রুবক বর্তমান ড্রাইভিং ব্যবহার পদ্ধতি:

1. আপনি LED চালিত বর্তমান এবং সর্বাধিক কাজ ভোল্টেজ ড্রাইভ প্রয়োজন নির্ধারণ করুন।

2. নিয়ন্ত্রন ধ্রুবক potentiometer; 2, আউটপুট ভোল্টেজ 3V নিয়ন্ত্রিত হয়।

3. মাল্টিমিটার 10A বর্তমান ব্লক পরিমাপ আউটপুট শর্ট সার্কিট বর্তমান ব্যবহার করুন, ইতিমধ্যে আউটপুট বর্তমান LED অপারেটিং বর্তমান পৌঁছানোর ধ্রুবক বর্তমান potentiometer সামঞ্জস্য।

4.এইডজেবল ধ্রুব potentiometer LED সর্বাধিক কাজ ভোল্টেজ আউটপুট ভোল্টেজ করতে।

5. LED সংযুক্ত, পরীক্ষা মেশিন চেষ্টা করুন। (1, 2, 3, 4 ধাপ হল মডিউল ইনপুট পাওয়ার, আউটপুট ন লোড সংযুক্ত নয়)।

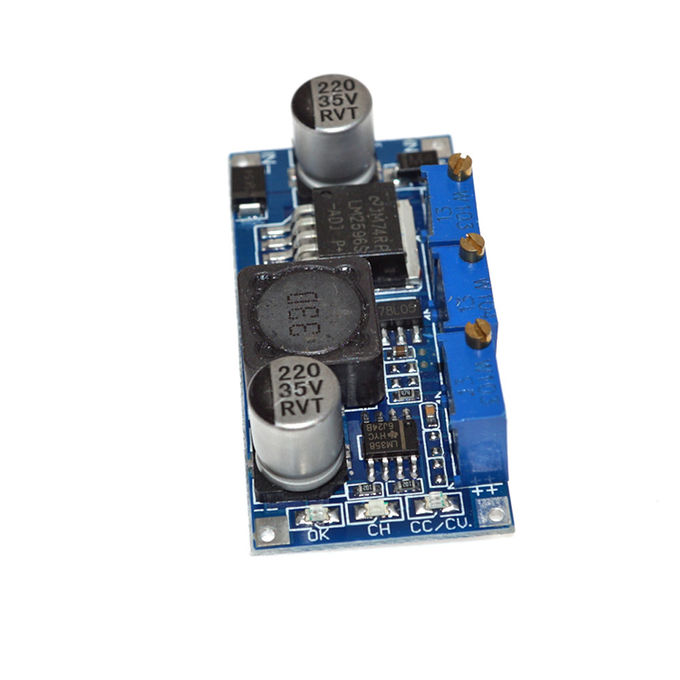

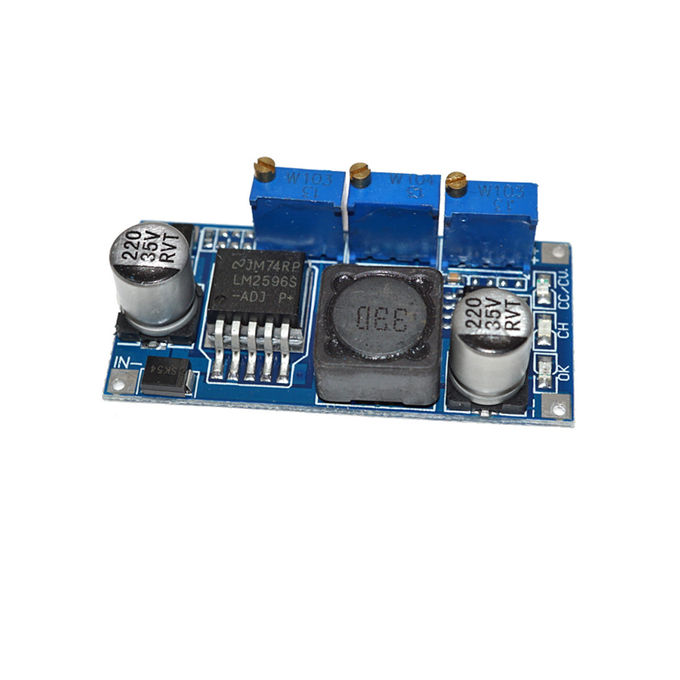

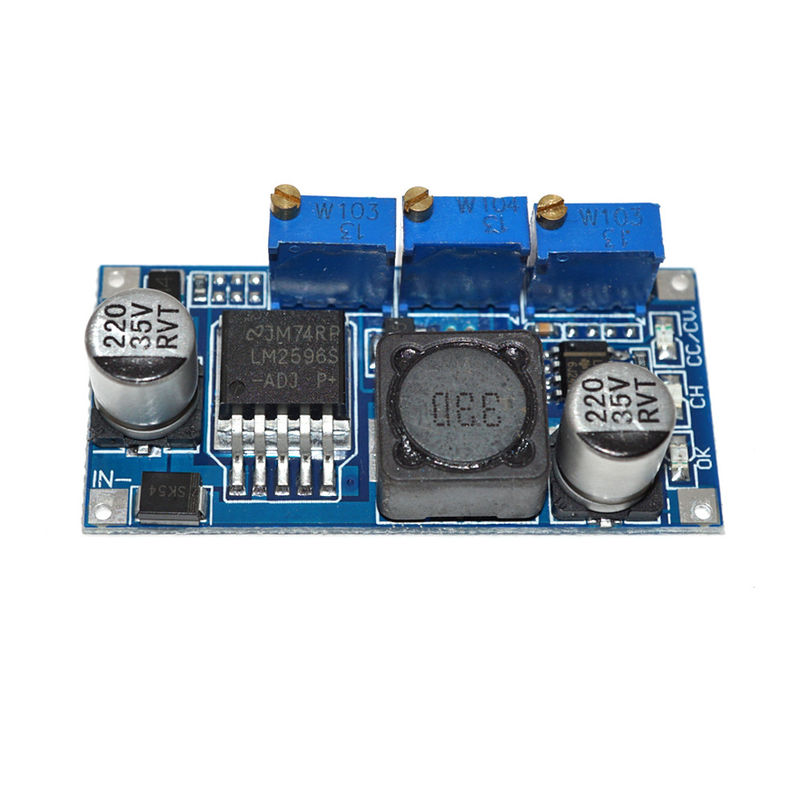

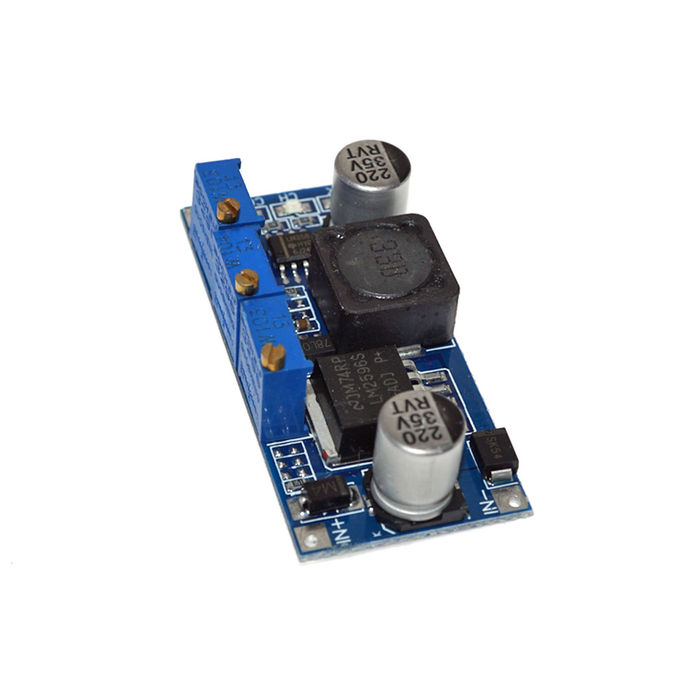

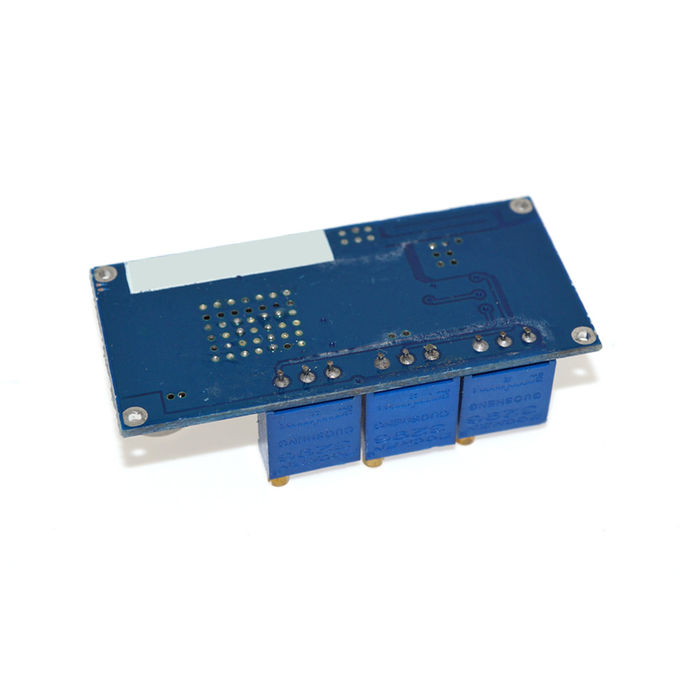

ফটো
