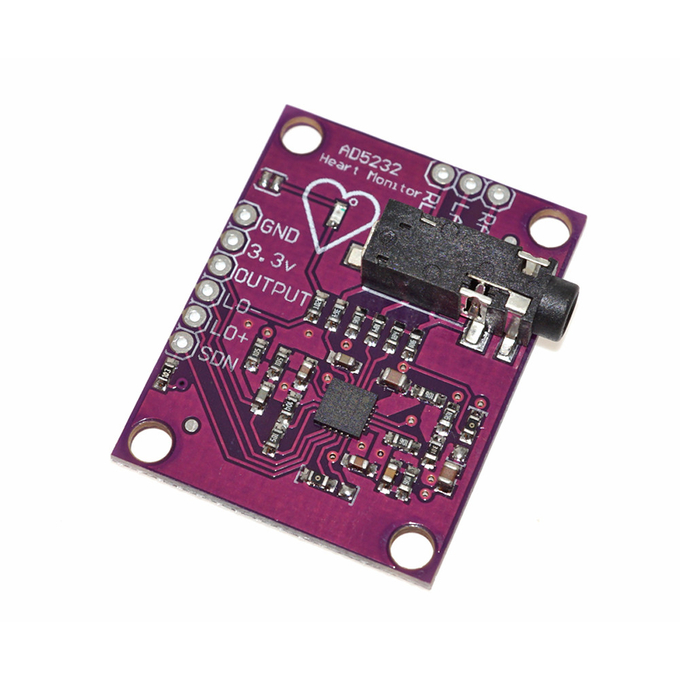

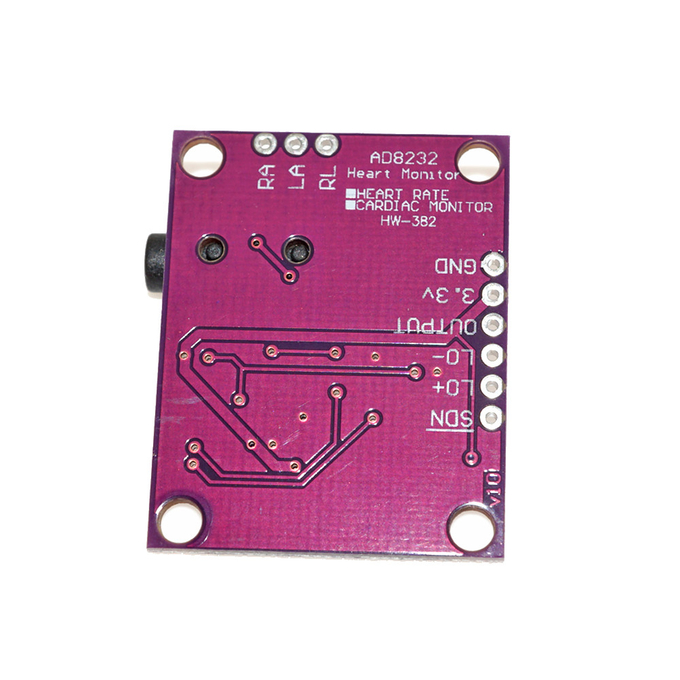

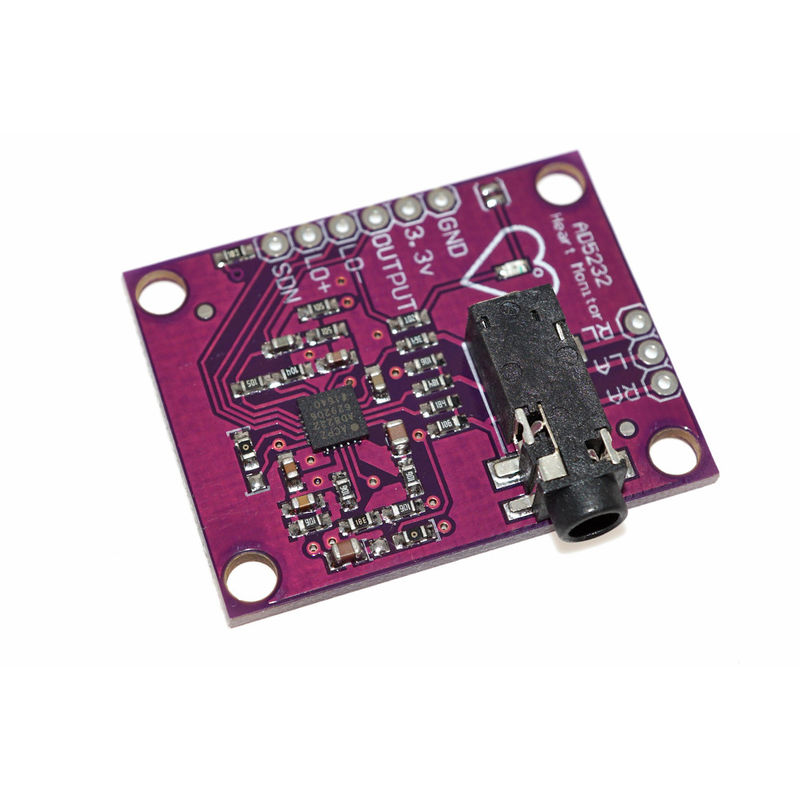

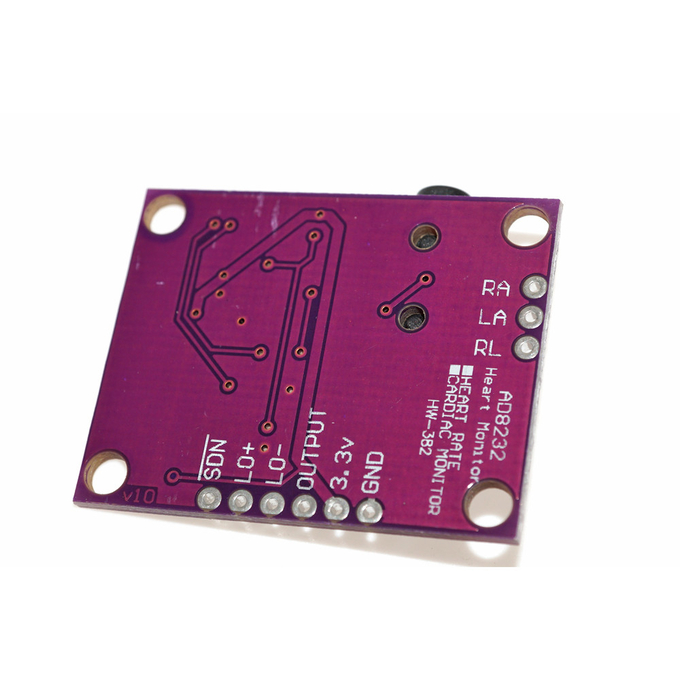

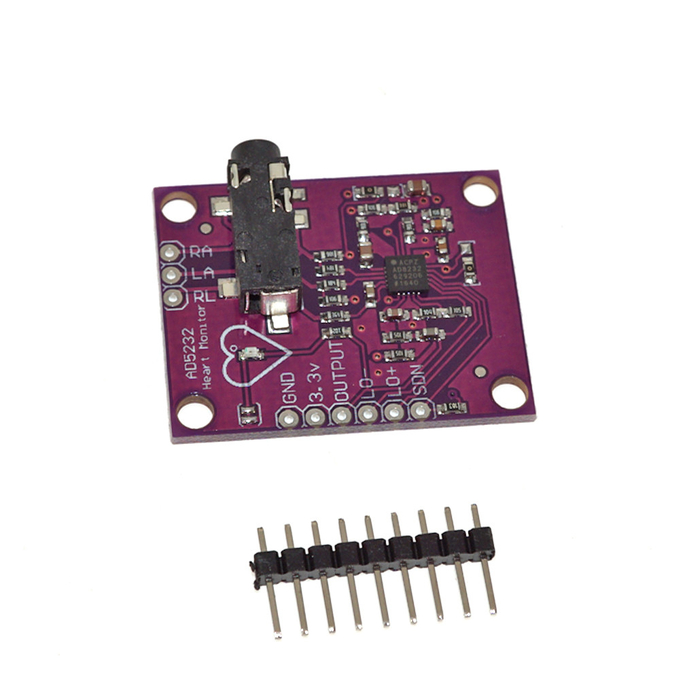

AD8232 শারীরবৃত্তীয় পরিমাপ মডিউল হার্ট পালস ইসিজি মনিটর সেন্সর বোর্ড

AD8232 শারীরবৃত্তীয় পরিমাপ মডিউল হার্ট পালস ইসিজি মনিটর সেন্সর বোর্ড

সংক্ষিপ্ত বিবরণ:

1. একা সীসা হার্ট রেট মনিটর
2. AD8232 একটি সংহত ফ্রন্ট শেষ, একটি চিঠি বহন জৈব বৈদ্যুতিক সংকেত হৃদয় প্রযোজ্য
3. হৃদস্পন্দন পর্যবেক্ষণ পরিচালনার জন্য কন্ডিশনার সংখ্যা।
4. রেট তাপমাত্রা পরিসীমা 0 থেকে 70 ডিগ্রি সেলসিয়াস, অপারেটিং তাপমাত্রা পরিসীমা -40 থেকে +85 পর্যন্ত নিশ্চিত করুন।
5. আইসি সামঞ্জস্যপূর্ণ

বৈশিষ্ট্য:

1. HPDRIVE উচ্চ পাস ড্রাইভার আউটপুট। ক্যাপাসিটার এইচপিড্রাইভ প্রথম উচ্চ পাস ফিল্টার সংযুক্ত করা উচিত।
এড 8232 রেফারেন্স ভোল্টেজের মতো একই স্তরে HPSENSE রাখতে এই পিনটি চালান।
2. + উপকরণ সংযোজক ইতিবাচক ইনপুট। + ইন সাধারণত বাম হাত (এলএ) বৈদ্যুতিক সঙ্গে সংযুক্ত করা হয়।
3. - উপকরণ সংযোজক নেতিবাচক ইনপুট ইন। - ইন সাধারণত ডান হাত (RA) ইলেকট্রোড সংযুক্ত করা হয়।
4. RLDFB ডান পা চালক প্রতিক্রিয়া ইনপুট। RLDFB ডান পা চালক সার্কিট প্রতিক্রিয়া পিন হয়।
5. RLD ডান লেগ ড্রাইভার আউটপুট। ড্রাইভ ইলেক্ট্রোডগুলি (সাধারণত ডান পায়ের জন্য) RLD পিনের সাথে সংযুক্ত হওয়া উচিত।
6. SW দ্রুত পুনরুদ্ধার সুইচ পিন। এই পিন দ্বিতীয় উচ্চ পাস ফিল্টার আউটপুট সংযুক্ত করা উচিত।
7. OPAMP + op amp ইনভার্টারিং ইনপুট।
8. রেফারেন্স ভোল্টেজ বাফার আউটপুট উল্লেখ। যন্ত্র এম্প্লিফায়ার আউটপুট এই সম্ভাব্য রেফারেন্স।
একটি রেফারেন্স সংকেত প্রয়োজন যে একটি সার্কিট যে কোনো বিন্দু জন্য ভার্চুয়াল স্থল হিসাবে REFOUT ব্যবহার করা উচিত।
9. OPAMP অপারেশন পরিবর্ধক inverting ইনপুট।
10. আউটপুট আউটপুট আউটপুট। এই আউটপুট একটি সম্পূর্ণ শর্তাধীন হার্ট রেট সংকেত প্রদান করে।
আউট ADC এর ইনপুট পাশ সংযুক্ত করা যেতে পারে।
11. LOD - তুলনাকারী আউটপুট শেষ সীসা। ডিসি সীসা সনাক্ত সনাক্তকরণ মোড, এবং যখন ইন ইলেকট্রোড সংযোগ বিচ্ছিন্ন হয়,
LOD - উচ্চ রাষ্ট্র, অন্যথায় এটি একটি নিম্ন রাষ্ট্র হয়। সনাক্তকরণ মোড সীসা বিনিময় মধ্যে, LOD সর্বদা নিম্ন রাষ্ট্র হয়।
তুলনাকারী আউটপুট সীসা। ডিসি সনাক্তকরণ মোড সীসা, যখন + ইন ইলেক্ট্রোড সংযোগ বিচ্ছিন্ন হয়, LOD + একটি উচ্চ স্তরে,
বিপরীতভাবে, এটি একটি নিম্ন স্তরের রাষ্ট্র। সনাক্তকরণ মোড সীসা বিনিময় ইন, এবং যখন ইন বা + ইন ইলেক্ট্রোড সংযোগ বিচ্ছিন্ন হয়, LOD + একটি উচ্চ স্তরের রাষ্ট্র,
এই দুটি ইলেক্ট্রোড সংযুক্ত করা হয়, তারা একটি নিম্ন স্তরের রাষ্ট্র।
12. LOD +
13. এসডিএন শাটডাউন নিয়ন্ত্রণ ইনপুট। একটি নিম্ন স্তরে এসডিএন ড্রাইভিং, যা একটি কম শক্তি শাটডাউন মোডে পরিণত করা যেতে পারে।
14. এসি / ডিসি মোড নিয়ন্ত্রণ ইনপুট সীসা। ডিসি সীসা বন্ধ মোড জন্য, এসি / ডিসি পিন একটি নিম্ন স্তরের চালিত করা উচিত।
এসি সীসা বন্ধ মোড জন্য, এসি / ডিসি পিন সর্বোচ্চ স্তরের চালিত করা উচিত।
15. FR দ্রুত পুনরুদ্ধার নিয়ন্ত্রণ ইনপুট। উচ্চ স্তরের FR ড্রাইভ দ্রুত পুনরুদ্ধারের মোড হতে পারে; অন্যথায়, এটি একটি নিম্ন স্তরের চালিত করা উচিত।
16. GND পাওয়ার সাপ্লাই।
17. + VS সরবরাহ পিন।
18. রেফারেন্স রেফারেন্স ভোল্টেজ বাফার ইনপুট। রেফিন (উচ্চ প্রতিবন্ধক ইনপুট পিন) রেফারেন্স ভোল্টেজ বাফার স্তর সেট করতে ব্যবহার করা যেতে পারে।
19. আইওউউট উপকরণ পরিবর্ধক আউটপুট পিন।
20. উচ্চ পাস সনাক্তকরণ ইনপুট জন্য এইচপিএসএনএনএসই উপকরণ যন্ত্র পরিবর্ধক।
এইচপিএসএনএনএসই ডি আর ব্লকিং সার্কিটের ঘূর্ণন ফ্রিকোয়েন্সিতে সেট করা R এবং C নোডগুলির সাথে সংযুক্ত।
EP উন্মুক্ত প্যাড। উন্মুক্ত প্যাড GND বা সংযুক্ত করা উচিত নয়

নীতির উপর কাজ করে:

1. ইসিজি এবং অন্যান্য জৈব বৈদ্যুতিক পরিমাপ অ্যাপ্লিকেশন জন্য একটি সমন্বিত সংকেত কন্ডিশনার মডিউল। ডিভাইসটি চলন্ত বা রিমোট ইলেকট্রোড স্থানের দ্বারা তৈরি গোলমালের ক্ষেত্রে দুর্বল জৈবিক বৈদ্যুতিক সংকেতগুলি নিষ্কাশন, সম্প্রসারিত এবং ফিল্টার করার জন্য ডিজাইন করা হয়েছে। নকশা সহজেই আউটপুট সংকেত ক্যাপচার করতে অতি নিম্ন শক্তি এনালগ-থেকে-ডিজিটাল রূপান্তরকারী (এডিসি) বা এমবেডেড মাইক্রোকন্ট্রোলার সক্ষম করে।
2. AD8232 গতি artifacts এবং ইলেকট্রোড অর্ধ সেল সম্ভাব্য মুছে ফেলার জন্য দ্বিদ্বীপ বিন্দু উচ্চ পাস ফিল্টার ব্যবহার করে। ফিল্টার শক্তভাবে এম্প্লিফায়ার কাঠামোর সাথে মিলিত হয়, যা একক পর্যায়ে উচ্চ লাভ এবং উচ্চ পাস ফিল্টার বুঝতে পারে, এভাবে স্থান এবং খরচ সংরক্ষণ করে।
3. AD8232 অতিরিক্ত গোলমাল নির্মূল, একটি তিন মেরু কম পাস ফিল্টার তৈরি করতে একটি অ কর্মক্ষম পরিবর্ধক ব্যবহার করে। ব্যবহারকারীরা সমস্ত ফিল্টারের কাট অফ ফ্রিকোয়েন্সি নির্বাচন করে বিভিন্ন ধরণের অ্যাপ্লিকেশনগুলির চাহিদা পূরণ করতে পারে।
সিস্টেম সার্কিট ফ্রিকোয়েন্সি এবং সাধারণ মোড প্রত্যাখ্যান কর্মক্ষমতা অন্যান্য অযৌক্তিক হস্তক্ষেপ উন্নত করার জন্য, AD8232 ডান পার্শ্ব ড্রাইভার (RLD) এবং অন্যান্য ড্রাইভ সীসা অ্যাপ্লিকেশনের জন্য একটি এম্প্লিফায়ারে নির্মিত।
4. AD8232 একটি দ্রুত পুনরুদ্ধার ফাংশন রয়েছে, আপনি দীর্ঘ লেজ ঘটনাটি স্থাপন করতে দীর্ঘ উচ্চ পাস ফিল্টার হ্রাস করতে পারেন। যদি এম্প্লিফায়ার রেল ভোল্টেজ সিগন্যাল মিউটেশন (যেমন কেস সীসা আউট), AD8232 স্বয়ংক্রিয়ভাবে একটি উচ্চতর ফিল্টার cutoff রাষ্ট্রের সাথে সামঞ্জস্যপূর্ণ হবে। এই বৈশিষ্ট্য AD8232 দ্রুত পুনরুদ্ধারের অনুমতি দেয়, এবং এইভাবে মান পরিমাপের পরে যত তাড়াতাড়ি সম্ভব বস্তুর পরিমাপের সীসা সংযোগ অর্জন করা যেতে পারে।

অ্যাপ্লিকেশন:

ফিটনেস এবং ব্যায়াম হার্ট রেট পর্যবেক্ষণ
পোর্টেবল ইসিজি
দূরবর্তী স্বাস্থ্য পর্যবেক্ষণ
খেলা পেরিফেরালস
জৈব বৈদ্যুতিক সংকেত অধিগ্রহণ

ফটো
